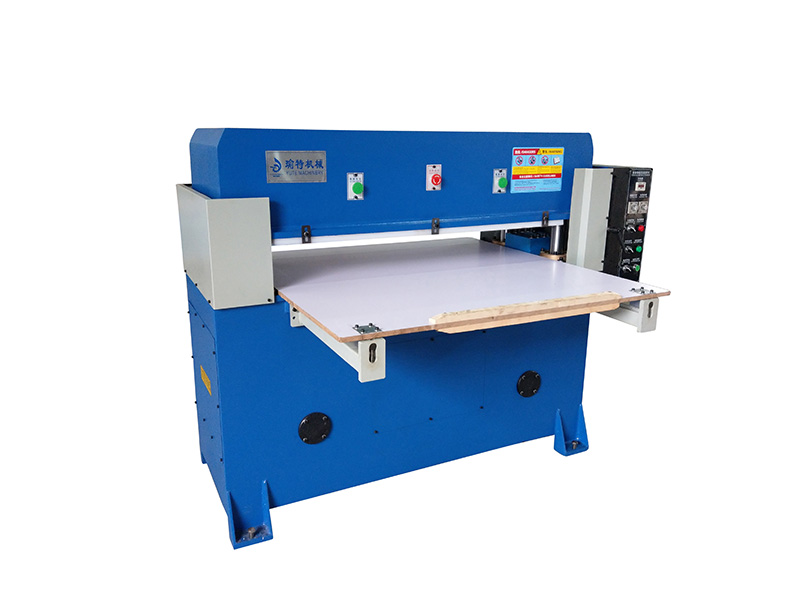

JLS3型精密四柱自动平衡油压裁断机

设备用途:

适用于皮革加工业、橡胶、塑料、免洗餐具、双泡壳、文具、玩具、箱包、真空成型吸塑、包装、PVC板材、皮包、靴、汽车踏板、地毯、拼图、木心板、合板、鞋类、泡棉、EVA、电路板、贴纸、纤维、帽子…等等非金属物料裁断作业之油压裁断机。

设备特点:

1.    操作省力、简单、故障率低、裁断力强、裁断速度快

2.    采用双油缸,精密四柱导向自动平衡连杆结构,保证每一个裁断位置裁断深度完全相同。

3.    裁断板下压接触裁刀时自动减速慢切,使裁断料上层与下层没有尺寸误差。

4.    简易设定构造,配合裁断刀及裁断高度,使冲程调整简单、准确

5.    精密可调式机械限位装置,附微调设定,工作平稳,操作简易,令冲裁更精确、更安全

6.    大吨位机型设计有液压油冷却系统可有效避免油温过高,令整机工作更顺畅、工作压力更稳定

7.    配置有集成自动润滑系统,无人工疏忽打油而使机件损坏之顾虑,有效确保机器精度和耐用度。

8.    双手启动按钮操作,并配置有紧急停止按钮,安全性高。

9.    电气系统采用工控电子板配套触摸屏控制,下压位置、保压时间、上升高度皆可于触控屏幕内精细调整。

10.   可选择增配"水循环液压油冷却系统"有效冷却液压油工作时的温度,稳定冲切压力输出。

11.   可选择增值加配"上板微动装置"有效延长冲切垫板寿命,降低裁切不良率。

12.   可选择增值加配"安全防护光栅"有效提高现场人员工作安全系数。

设备运行实录:

规格参数说明:

设备型号Model

JLS3-40T

JLS3-50T

JLS3-60T

JLS3-80T

JLS3-100T

最大冲裁压力Max scissoring force(kn)

400

500

600

800

1000

行程调节范围

Range of travel adjustment(mm)

55245

55245

55245

55245

55245

工作台面尺寸Table area(mm

1600×600

1600×600

1600×800

1600×800

1600×800

电机功率Motor power(kw)

3

4

5.5

5.5

7.5

设备重量Equipment weight(KG)

1800

2900

3200

4000

4600

外型尺寸(长×宽×高)

External dimension(mm)

2280*1100*1450

2380*1100*1500

2380*1300*1550

2450*1350*1600

2500*1350*1700

规格外尺寸,欢迎订制
